Laminarni usedalniki

USEDALNIK IN SARŽNI REAKTOR

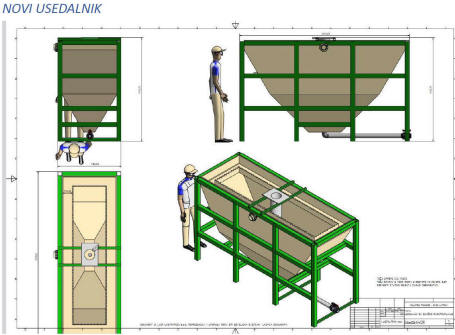

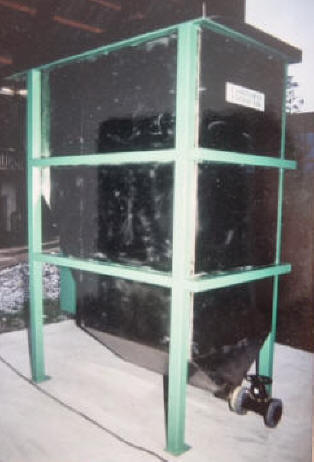

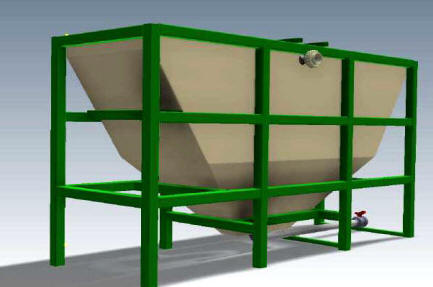

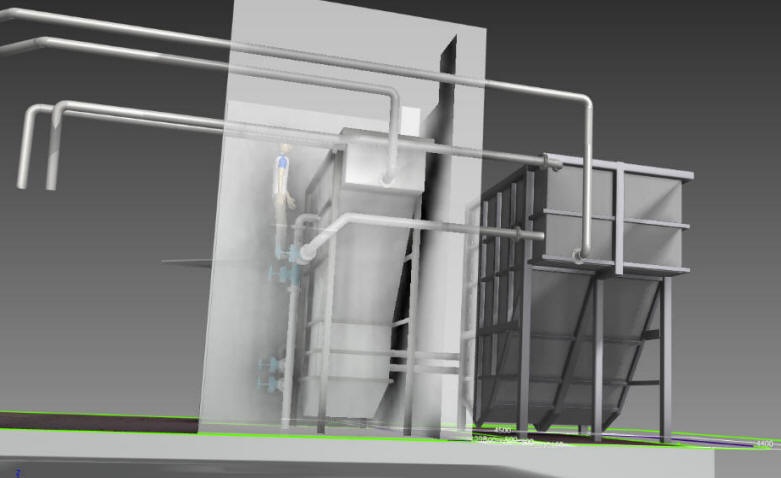

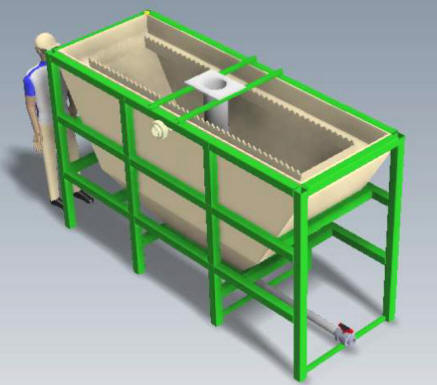

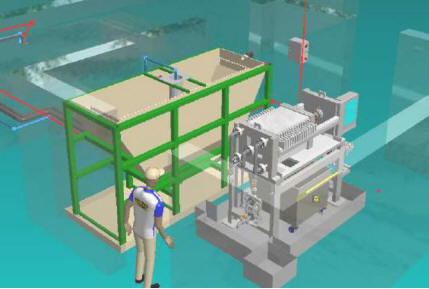

Novi usedlanik je izdelan iz polipropilena in lahko služi tudi kot saržni reaktor ali delovna posoda za obdelavo odpadne vode. Izdelan je konusno zato da se mulj točkovno zdira na iztoku da ga filter stiskalnica potem pobira in obdela v kolače .

Deluje na način da preko vstopne cevi počasi in nadzorovano črpamo umazano vodo bogato z flokulami le ta se zaradi konstrukcije usede in tvori frakcijo čiste vode in usedline . Zgornji rob je nazobčan in omogoča preliv čiste vode ki se vrača v čistilno. Ima pa v primeru zamašitve cevovoda usedlanik varnostni preliv večjega premera torej če bi zatajile črpalke da bi predozirale normalne pretoke je izdelan varnostni preliv ki poskrbi za vračilo vode nazaj v čistilno.
Spodaj popolnioma na dnu pa je velik izpustni cevovod z kolenom in ventilom . Vse je izdelano iz plastike in kislinsko odprono. Cevovodi so SDR11 PN1O barski in varjeni polifuzijsko material je polipropilen.

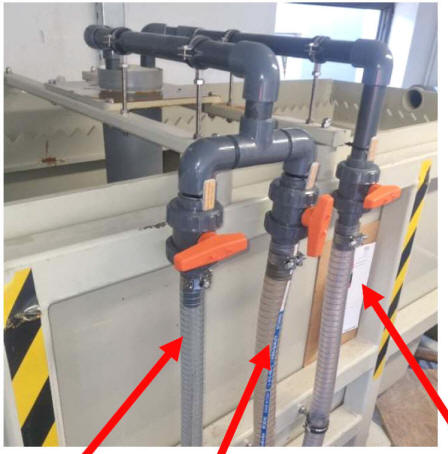

Črpalke so močne z pretokom do 250l/min in pri prečrpavanju vsebine z flokulami je zelo pomembno da ne razbijamo flokul in zato imamo sistem frekvenčne regulacije+ ventila.Cevovodi so fleksibilni transparentni zato da se vidi intentiteta vsebine zasičenosti mulja večjih premerov da se lahko hitro prečrpa če je potrebno ali pa počasi in nadzorovano.Spodaj je slika izpustnega ventila ki je vgrajen na dnu novega usedalnika.Ventil je plastičen in se nadaljuje z plastično transparentno cevjo v inox razdelilni kos ki je vezan na filter stiskalnico in stari usedalnik.

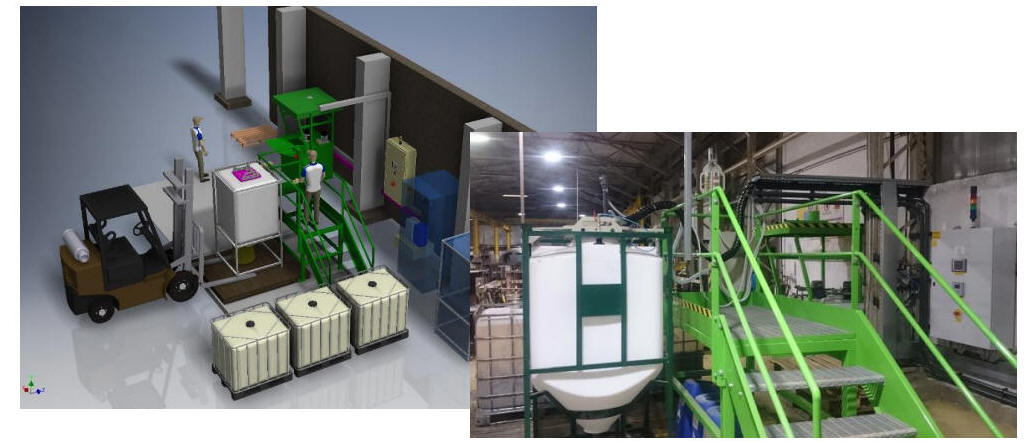

OPREMA IN DELOVANJE NAPRAVE ZA LOKALNO SARŽNO RAZSTRUPLANJE V SARŽNEM REAKTORJU

Osnovni opis naprave

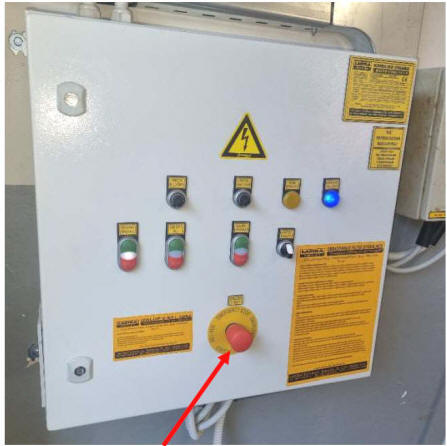

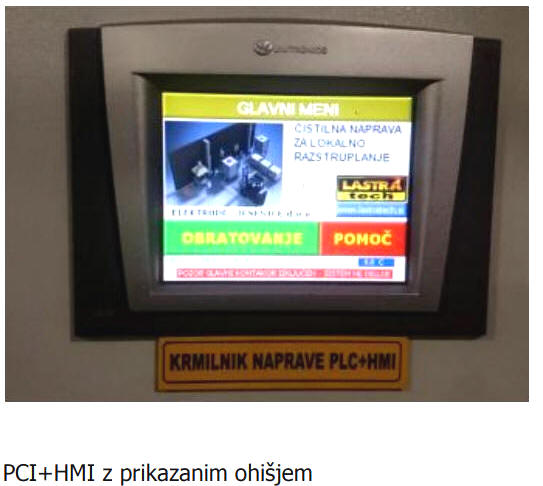

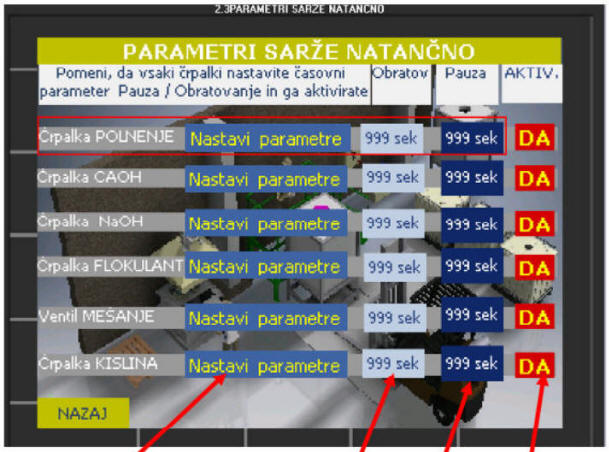

Elektro krmailna naprava vsebije na čelni strani PLC HMI touch schreen krmilnik ,IZKLOP V SILI gobasto tipko. Ob strani GLAVNO STIKALO, na vrhu SEMAFOR z lučmi za opozorila , z HUPO za javljanje alarma.Krmiljenje posameznih delov sistema se vrši preko 1-0 start stop tipk na opremi ali zagona preko krmilnih menijev . Programska oprema je programirana tako da se funkcije lahko krmilijo tudi preko REMUTE KONTORE ( tipke na ročnem panelu).Krlilnik je napredne vrste tip VISION z barvno matriko in predstavlja napreden sistem krmiljenja naprave.Priključen je na ETERNET in intanet tovarniško mrežo, s katero lahko daljinsko nadzorijete preko REMOUTE ACESS programa ki je instaliran na lokalni intranet mreži na več osebnih računalnikih (Pc) .V elektroomari so krmilni elementi za krmiljenje posameznih vhodnih in izhodnih krmilnikov ki skrbijo za kontroliranje stanj naprave preko senzorike in izhodnih relejev in kontaktorjev.Naprava za medsebojno komunikacijo modulov uporablja UNICAN bus vodilo.
Krmiljenje Ph krmilniko za prednevtralizacijo in nevtralizacijo pa krmilimo preko MODbus RTU RS 485 protokola.

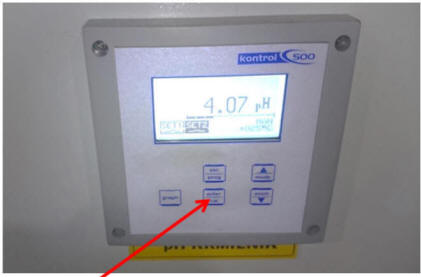

Ph krmilniki je del naprave in se izklaplja preko GLAVNEGA STIKALA KRMILNE NAPRAVE, in vklaplja se preko PLC HMI KRMILNIKA. Ph krmilnik ima svojo varovalke z varovalko ph krmilnika.

Kaj naprava omogoča:

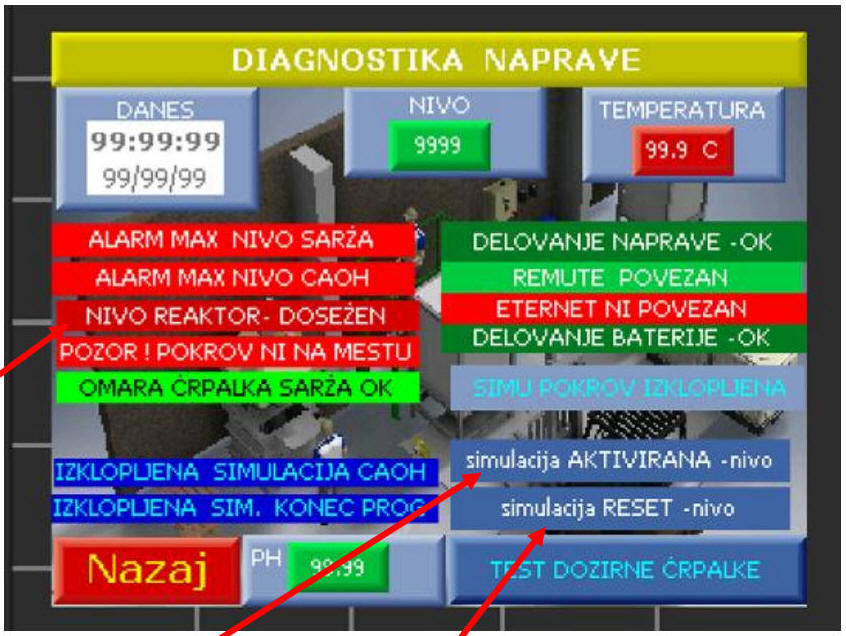

Neposreden prikaz VREDNOSTI Ph Meritve na krmilniku in na pH kontrolerju ( Modbus )

Neposreden prikaz digitalne vrednosti temperature

Neposreden prikaz zgodovine meritev

Priprava Ca(OH)2 črpalka in mešala + obratovanje puhala pri pripravi Ca(OH)2. Možnost avtomatske polnitve vode z nadzorom nivoja /zamodejnim zapiranjem dotoka in zvočnim
opozorilom max novoja.

ZAPISOVANJE ZGODOVINE beleži čas , datum,volumen sarže,temperaturo,pH vrednost

HKRATNI PREGLED V VISOKI RESOLUCIJI

SEKVENCE OBRATOVANJA ONLINE PRIKAZ

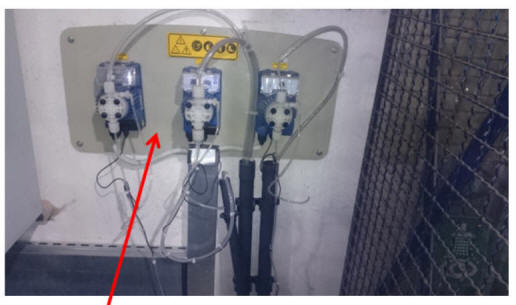

ROČNO MANUELNO OBRATOVANJE DOZIRNIH ČRPALK FLOKULANT, NAOH , KISLINA

PRIPRAVA OBRATOVANJA ČRPALK IN MEŠANJA

VELIKI PH PRIKAZ NA ZAHTEVO Z PRIKAZOM STANJ ALARMOV / NAPAK

NEKATERI MENIJI SO ZAŠČITENI Z GESLOM / večnivojsko zaščito

IZKLOP V SILI

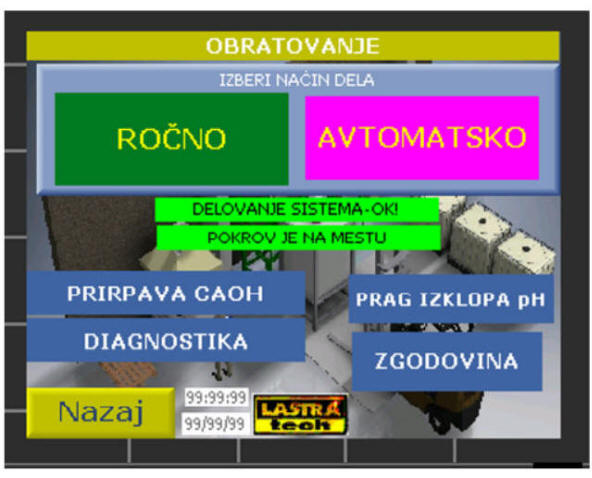

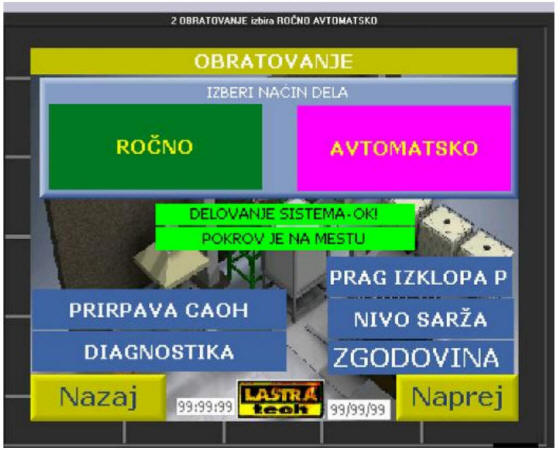

AVTOMATSKO / ROČNO OBRATOVANJE vseh črpalk

ALARM OPOZORILA Z AKTIVACIJO AKUSTIČNE IN SVETLOBNE SEKVENCE

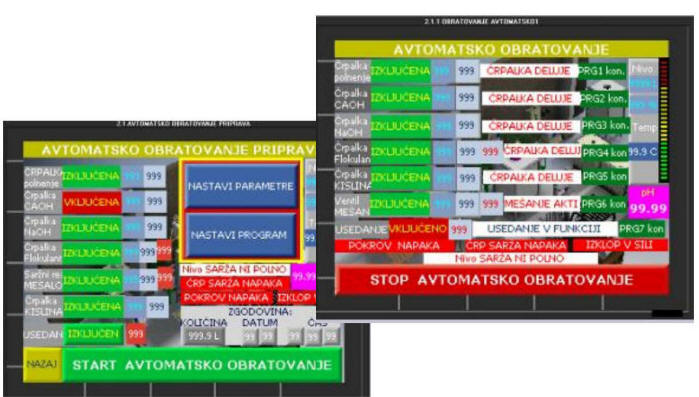

OBRATOVANJE NA NAČIN START /AUTO STOP / avtomatko IZVAJANJE programa/ beleženje/zvočno indikacijo / saržno obdelavo

Enostaven nadzor NEVTRALIZACIJE in zmanjševanje vsebnosti sulfatov, hkratno nižanje
vrednosti težkih kovin.

Nastavitev usedanja PROGRAMSKO DOLOČENO .

Izpis zgodovine in možnost exporta podatkovne baze zgodovine v EXCEL

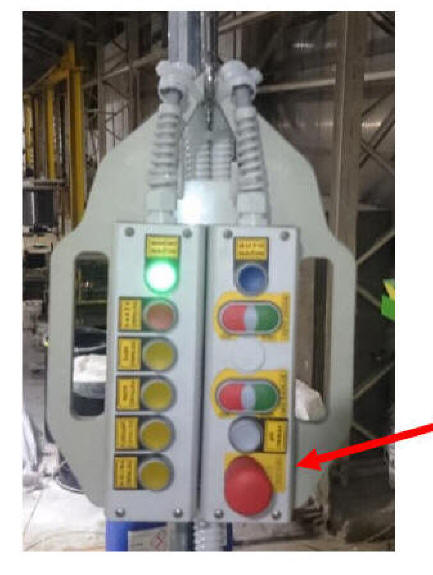

REMUTE panel / krmilni panek ki je ročni in ga uporabite ob saržnem rekatorju da ni potrebno za vsako funkcijo / izbiro menijev hoditi do krmilne omare

Daljinski DOSTOP remute acesss preko TCP-IP / ethernet mrežo.

OGLED / PODPOLNI / DELNI NADZOR IZ ODDALJENEGA DOSTOPA ( REMUTE ACCESS)

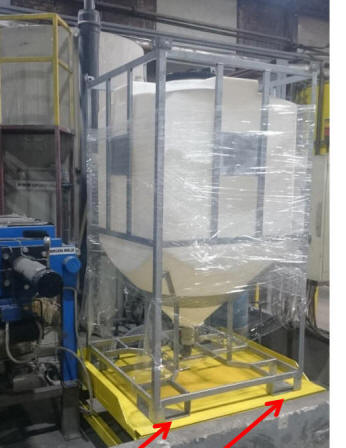

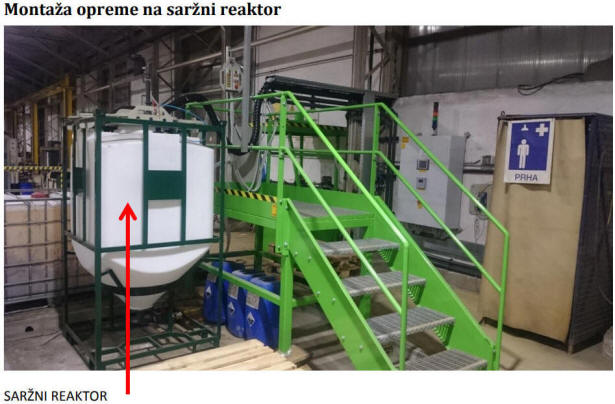

2 SARŽNA REAKTORJA KONUSNA Z VENTILI IN KAMLOCK SPOJKAMI ZA VARNI PREVOZ

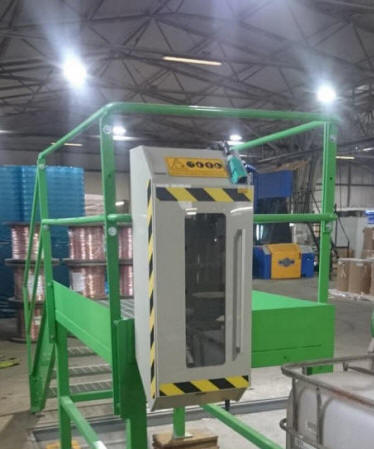

ELEGANTEN PODEST ZA ERGONOMSKO VARNO DELO

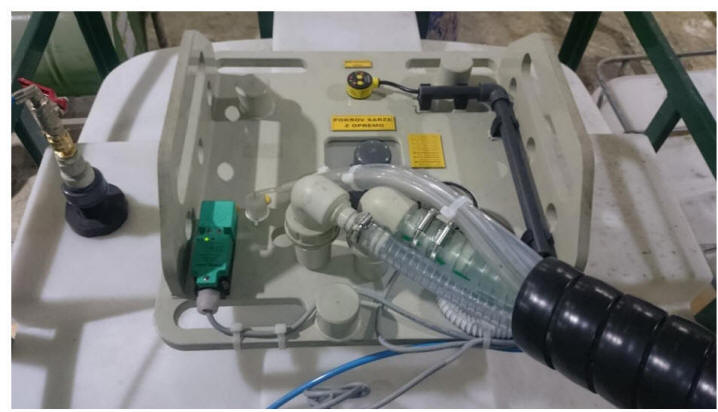

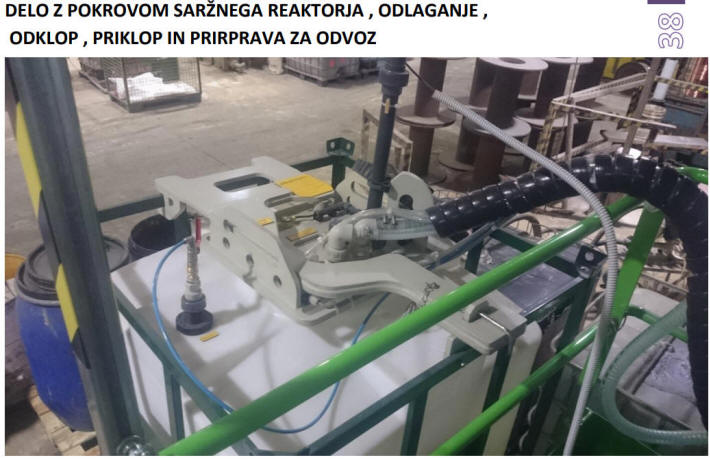

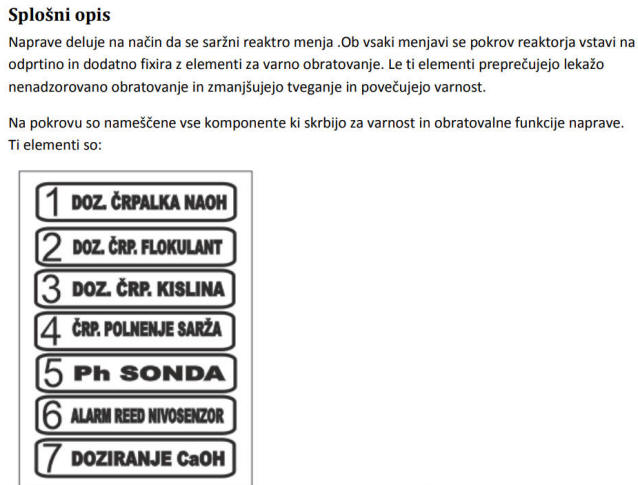

PANELNI POKROV Z OPREMO / PH SONDO/PT100/FLOKULANT/NAOH /KISLINA/POLNILNA CEV ZA POVEZAVE PREKO ČRPALKE ZA POLNENJE SPIRNE KOPELI

ULTRAZVOČNI NADZOR LITRAŽE V REKATORJU Z DIREKTNIM PRIKAZOM LITRI /% zasedenosti

Varnostni dodatni mehanski max nivo senzor

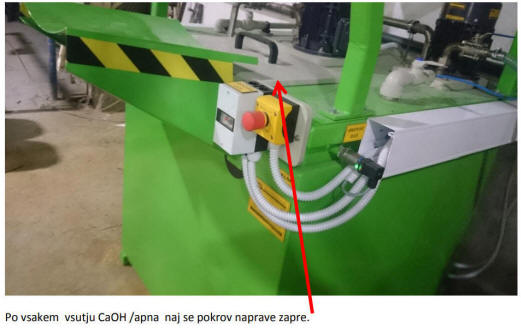

Mešalna konzola z hitro spojko za mešanje z pokrovom

Senzor kontorle varne umestitve in pritrditve pokrova /PRITRDILAN KONZOLA

PH meter sonda z držalom za odlaganje za umerjanje in hrambo.

Odlagalne varnosten konzole za opremo

Manuelen zagon elektro pnevmatskih ventilov z pnevmatksimi regulatorji za vsa pnevmatke odjemalce.

Varnostno omaro za delo z membransko črpalko in odtekanje politih tekočin v zbirni bazen

Izklop v sili na vseh lokacijeh kjer se lahko delavec/upravljalec zadržuje.

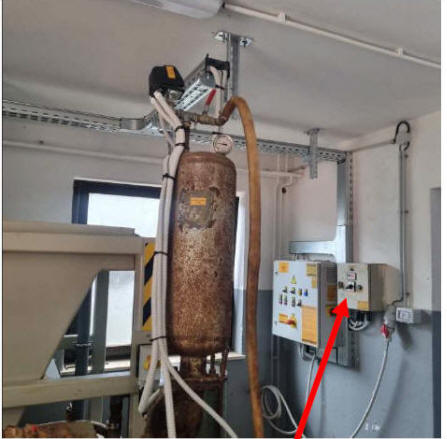

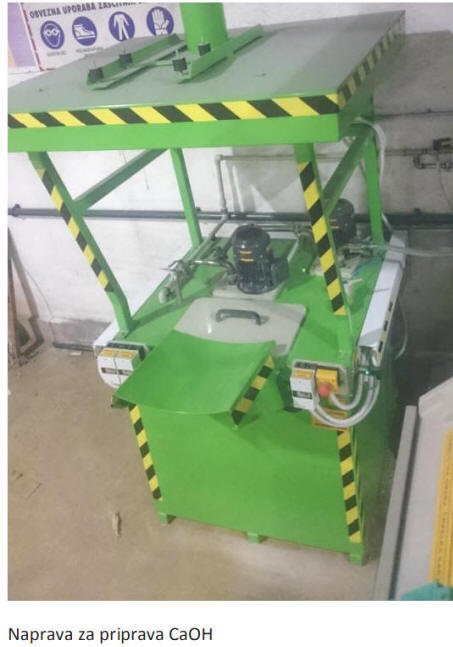

Naprava za prirpavo CaOH mleka je izdelana za volumen približno 1000l jeklene posode z dvojno steno , zunanja posoda služi kot varnostna posoda .Notranja posoda pa ima funkcijo priprave CaOH suspenzije . Posoda ima prekat v katerem je črpalka za CaOH ki po potrebi nevtralizira spirne vode iz linij VAC in zmanjša vsebnost sulfatov v zakonske meje. Kalcijev hidroksid ali caoh je dokaj abraziven prah ki se z vodo meša v razmerju od 3-8%.Njegova slaba lastnost je da se dokaj slabo raztaplja in ko je nasičen se useda na dno in tvori dokaj težko mešano suspenzijo. Če preveč stoji se zasuši in potem je cevovode težko odmašiti. Za preprečevanje nastanka čepov v ceveh uporabljamo gladke pvc cevi z jeklenim opletom da drži obliko in sorazmerno velike premere presekov. Za preprečevanja nastajanja preveč usedline na dnu ima naprava prigrajen pnevmatko mešanje, katero uporabite ob primerih nastajanja gošče in reševanja problrmov strjevanja in preventivnega preprečevanja nastajanja le tega. Ker je CaOH abraziven uporabljamo za mešanje posebna za ta namen konstuirana mešala serije TXL 250 INOX ki imajo močan inox rotor in delujejo kot turbo mešalo. Mešalo zajema suspenzijo na dnu in jo najprej del vrne v prvi kot posode, nato jo po tlačnem delu usmeri v kot kjer polnimo posodo ( ob pokrovu). Nato del mešane suspenzije vodimo v posodo kjer je črpalka za CaOH ki se vklaplja le ko je potreba v sarši za CaOH, višek pa se čez preliv ponovno vrača v mešalno cono.
