PERISTALTIČNE ČRPALKE

    PERISTALTIČNE     ČRPALKE


 Serija : MARS 2000








      POVPRAŠEVANJE & CENIKNazaj na IZDELKI

OPIS IN DELOVANJE

Peristaltične črpalke delujejo na princip stiskanja cevi s pomičnim pritisnim mehanizmom ki  ob pritisku  cevi iz tehnične kislinsko odporne gume  ob  steno ohišja črpalke  z vsakim gibom ustvari sesalno tlačni delovni ciklus črpalke.
Na podoben način je grajeno naše srce ki  s pomočjo krčenja mišic in pritiska na žile  potiska kri po telesu.

NAMEN : za dozirne sisteme za zelo viskozne goste tekočine ,za kisline in lužine za kemično in prehrambeno procesno industrijo ...



Specialna črpalka MARS 2000 INOX

(  namenjena za prečrpavanje olivnega olja,
rastlinskih ,živalskih olj in masti )

Zaradi iztiskavanja zraka v cevi je podtlak zadosten za dvig tekočine, črpalka je zato samosesalna.
















TEHNIČNI PODATKI:

MARS 2000



Pogon :SIEMENS 0,55 kW,
3 x 380V, 50Hz
Hitrost:50 obr/ min
Pretok:več kot  8  l/min
Priklop:DA 25/ smerekica /INOX
Tesnenje: tesnenje maz. tekočina
Cev:EPDM , 39/26
Tlak: <  3,5 BAR,   < 35mWS
lahko obratuje v suhem teku
črpalka je samosesalna
tudi za goste medije
idealna za doziranje
napaka pri 1000 ml <1% (10ml)

















Na skici vidimo princip delovanja peristaltične črpalke.Smer vrtenja je nasprotna smeri urinih kazalcev.Z modro barvo je označeno področje kjer nastaja ob gibanju pritisnega mehanizma sesalna cona (podtlak). Z rdečo barvo pa je označena tlačna cona ki je po površini popolnoma enaka sesalni coni.Tlačna cona ob dani skici povzroči enekomerni tlačni pretok, ki se nadaljuje takoj ob nastopu spodnjega dela pritisnega mehanizma.
Spodnji del istočasno ustvarja tlačno in sesalno fazo.Ker mehanizem pokriva polovico krožnice nikoli ne pride do izrazitega dozirnega impulza.










TEHNIČNI PODATKI:
MARS 1500

Pogon :SIEMENS 0,37 kW,
3 x 380V, 50Hz
Hitrost:50 obr/ min
Pretok:direktni : 2  l/min   = 120 l/h
preko freq. 0,2-6 l/min
Priklop:DA 20/ smerekica /INOX objemka
Tesnenje: tesnenje maz. tekočine
Cev:EPDM , 26/16
Tlak: <  3 BAR,   < 30mWS
lahko obratuje v suhem teku
črpalka je samosesalna
tudi za goste medije
idealna za doziranje
napaka pri 1000 ml <1% (10ml)






Pritisni mehanizem je izdelan tako da je pritisk porazdeljen preko centra pogonske gredi na dva dela,  zato ni prisotnih izrazitih impulznih pretokov kateri se pojavljajo pri batnih, excentričnih in membranskih črpalkah.  Delovanje je izrazito mirno ker črpalko poganja polžni reduktor.
Zaradi izvedbe je črpalka primerna za doziranje in hkratno kontrolo pretoka.



V izogib obrabi zaradi trenja  pritisni mehanizem obratuje v mazalni tekočini in tako ustvarja pogoje za dolgotrajno neprekinjeno obratovanje



Ohišje je izdelano iz AL litine in dodatno varnostno dimenzijonirano.
Vsi vijaki so iz Inoxa in so kislinsko odporni. Podložna plošča je iz PEHD.



Črpalka je prirejena za delovanje z digitalnim krmilnim modulom . Po vpisu željene količine tekočine se ob hkratnem merjenju pretoka ob nastavljeni vrednosti črpalka avtomatsko ustavi.






Za hitrost pretoka dograjujemo frekvenčne pretvornike ki omogočajo hkratni enakomerni pretok za goste in redke medije. Nastavljanje vrednosti se vpišejo direktno v konzolo na regulatorju.

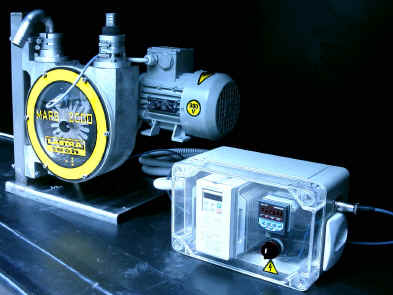

MARS000 s priciznim digitalnim  pretokomerom : LASTRAFLOW .    Nazaj na IZDELKI



 Za točno delovanje črpalke jo je treba umeriti tako, da se preko merilnega valja in preko enega obrata vnese  kot enoto razmerni koeficientdirektno v števec. Ta nam kasneje na dispayu kaže direktno prečrpano količino in nam omogoča pregled delovanja in stanje pretoka.
Krmilni modul potrebuje samo enopolno 230 V napajanje . Napajanje senzorja se vrši že iz modula. Glede na namen i
zdelujemo več izvedb modulov  .Naj osnovnejše krmiljenje je sestavljeno  z senzorjem, ohišjem modula, krmilnom modulom,
preklopnim relejem in glavnim stikalom ter  vsemi pripadajočimi kabli.  Seveda pa se krmiljenje kot ločen element lahko vgradi
v obstoeče elektroomare ali pa se črpalko priklopi na druge procesne PLC krmilnike.



















AVTOMATSKO DOZIRANJE SE IZVAJA PREKO KRMILNEGA MODULA KI JE SESTAVLJEN IZ
KRMILNE ENOTE Z DIGITALNIM TAHOMETROM IN IZ IMPULZNEGA SENZORJA KI DAJE IMPULZE VSAKEMU DELU  OBRATA.





Pogon :SIEMENS 0,55 kW,
3 x 380V, 50Hz
Hitrost:50 obr/ min
Pretok:več kot  8  l/min
Priklop:DA 25/ smerekica /INOX objemka
Tesnenje: tesnenje maz. tekočina
Cev:EPDM , 39/26
Tlak: <  3,5 BAR,   < 35mWS
lahko obratuje v suhem teku
črpalka je samosesalna
tudi za goste medije
idealna za doziranje
napaka pri 1000 ml <1% (10 ml )
DAJALNIK IMPULZOV: induktivni - 20 imp/obrat





PERISTALTIČNA ČRPALKA LAHKO OBRATUJE V SUHEM TEKU !  ČRPALKA JE POPOLNOMA SAMOSESALNA !
