Digitalni flowmeter-dozirni pretokomer


DIREKNA MONTAŽA NA CEV

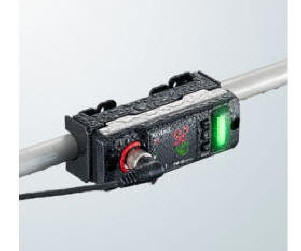

BREZ VRTEČIH ELEMENTOV MONTIRA SE DIREKTNO NA CEV ultrazvočna senzorika |
 | od fi13mm 1/4" do fi64 cevi 2" cevi inox cevi železo cevi baker cevi pvc , pp ,pe za olja, vode ,kemikalije
| |
 | za extremno vlažne pogoje IP67 majhne dimenzije ki se lahko montira v kaskado vgradnja enostavna hitra varna in zanesliva analogni izhodi in direkni prikaz na dvovrstičnem displayu zeleno rdeča velika svetleča programka led osvetlava za prikaz stanj | |
 | konzola se montira na cev nato se nanjo privijači senzor priklopi na 24vdc in to je to -že deluje nastavitve se nastavijo v programski shemi - ne rabite nobenega PC konfiguracijskega softwerja napajanje 24vDC PRETOKI OD 20L/MIN DO 500L/MIN deluje kot števec in kot kontroler da krmili rele ko doseže nastavljeno količino | |
 | to je pretokomer in kontroler, ki izklopi rele ko doseže željeno količino obratuje tako da opozarja na pretok preko polja z upoštevano histerezo obratovalni režim enostavno prikazan, zelo majhen in zanesliv pretokometer-kontroler, kvalitetna izdelava,PC zaščita vse v enem, JAPONSKI proizvajalec 4-20mA izhod za priklop na PLC TTL,pulzi,2 izhoda, 1 vhod, 4 pinski priklop , LED prikaz stanja | |
| | |
| | | |
| | | |

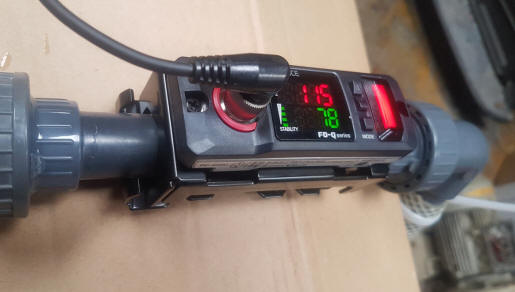

RDEČA led zazna da ni fluida v sistemu
| |

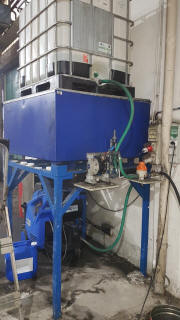

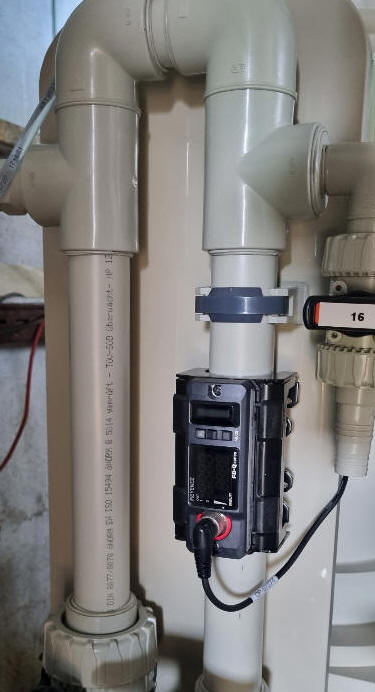

vgradnja na opremo |
| | | |
 | |  |

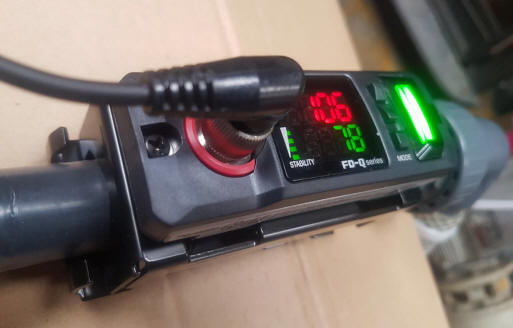

ZELENA led prikazuje stanje stabilno obratovanje v teku | | |
 |
|
|
Digitalni flowmeter-dozirni pretokomer kontroler FX040
|
|
Predstavljamo Vam zelo napreden tehnično učinkovit in inovativen izdelek za področje doziranja , prečrpavanja,kontrole
pretoka predvsem za sisteme kjer ne nastopajo le tekočine nevtalne Ph vrednosti temveč tudi kisline,lugi ,elektroliti,olja,emulzije... Pretokomer je zelo napreden z integriranim programskim vodilom za dva releja ki jih lahko krmilimo kot dozatorja prvega in drugega nivoja kot alarm izhod kot on/off, zakasnitveno enoto,in z 0-20mA analogno zanko lahko sistem preko registratorja ali PLC krmilnika nadgradimo na popolnoma sufisticiran in moderen krmilni sistem.Programski del krmilnika je logično pripravljen za nastavitve ki se uporabljajo v industriji in z uporabo senzorjev SFW tvorijo enoto ki se funkcijsko kosa z konkurenco in je cenovno dostopen. Mnogo parametrov in lastnosti krmilnika ni prikazanih , prikazane in omenjene so bistvene lastnosti sistema. |
|

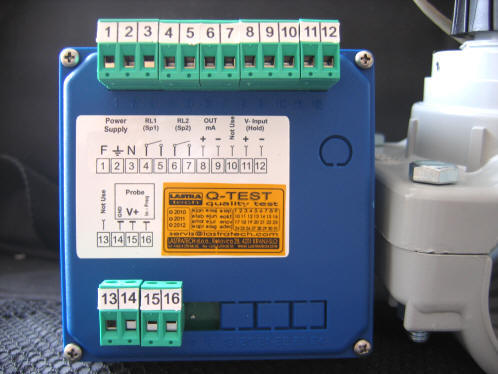

 | | NAPAJANJE: | 230V 50 Hz | | Območje | 0-99999,99 pretočnih enot | | natančnost | 1% na nastavljeno enoto | | MERILNO DOZIRNI SISTEM Z DVEMA KRMILNIMA REJEJEMA | | IZHODI: | SP1,SP2,/
4-20mA (+/- 2%)/
rele 2x ( 8A, 250Vac ) | | VHODI: | Vdc 15-30Vdc (hold funkcija) | | DISPLAY | osvetljen 2 vrstični 16 mestni | | K-faktorji za vse ISO pemere cevi (DN15 -DN600 ) | 96x96mm PANELNA MONTAŽA
sprednja stran IP65, CE skladnost
( tudi DIN rail, box 144x144 mm VERZIJE )
|
|
|  |
| |
 |  |

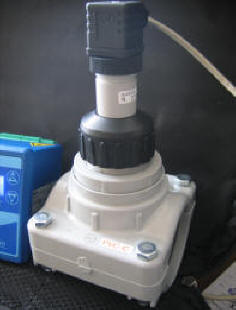

SFW1 SENZOR + C-PVC dvodelni sedež
| MATERIALI: | SFW senzorjev | material
senzorja | C-PVC *ali PVDF ali INOX | | TESNILA | Epdm* ali Fpm | Temperaturna odpornost | C-PVC* : 10BAR pri 25C
1.5BAR pri 80C PVDF: 10BAR pri 25C
2.5BAR pri 100C INOX: 25BAR pri 120C | | rotor: | ECTFE (HALAR) | | gred/ležaji | drsni keramika AlO3 | | | | | nosilci cevovodov**: inox -VARLJIV ELEMENT, C-PVC,PP,PVDF | | | | **tudi druge izvedbe | | * cenovno najugodnejša izbira |
|
|  SFW-1 SENZOR
 C-PVC
dvodelni sedež od DN50 do DN600
PVDF ,PP,PVC sedež DN15 do DN40
| SENZOR: SFW 1
HALL LOPATAST | | NAPAJANJE | 5-24Vdc | | Območje | 0,15-8m/SEK | | natančnost | 1% petoka / enoto | | min Reyolds št | 4500 | | izhodni signal: | kvadratni | | tok krmilni | <30mA @24Vdc | | izhod freq: | 45hZ @ m/SEK | | izhoda: tranzistorski NPN | | izh tok max : 10mA | | | | DOLŽINA KABLOV senzorja : MAX 250m |
|
|
Senzoe SWF opis:
Enostavno konstruiran in zmogljiv lopatičast hall senzor typ SFW je dizajniran za uporabo vse vrst čistih tekočin ki so lahko bodisi kisline, lužine, čiste demi vode,olja,emulzije, detergenti,elektroliti...
Senzor meri pretoke od hitrosti masnega pretoka 0,15m/s dalje vse do 8m/sek.
Dobra konstrukcija in preizkušena tehnologija (hallovega efekta) zagotavlja odlične lastnosti senzorja ob minimalnem vzdrževanju.Senzorji se lahko montirajo na obstoječe cevovode inox , polipropilen,pvc,ali jeklene cevi ,velikosti cevovodov DN 15 do DN600.
| |
| Prikazi na 16 mestnem dvovrstičnem osvetljenem displayu: | | zgoranj prikazuje:
TRENUTNI PRETOK izražen v: L/s, L/min, L/uro, m3/h, GPM *
*(enote ki se lahko nastavijo) | | spodaj prikazuje:
NASTAVLJENO KOLIČINO v : L , m3 GAL*
*(enote ki se lahko nastavijo)
od nič naprej prišteva v enotah vse do nastavljive vrednosti BATCH ki je nastavljena | | V programu se nastavlja,K-faktor,kalibracija,jezik,stanje relejev,stanje izhoda 0-20mA,histereza ,permanentni števec(totalizator) , hold imputs.,password........ | |
|
|
Primer, nastavitve željene količine in sistema za krmiljenje releja da nam ustavi črpalko/ventil/zasun... :
predpostavljeno : sistem sestavljen iz črpalke , krmilne omarice z FX40 krmilnikom ,cevovodom in nanj i priključenim senzorjem SFW.
|
 |
V glavnem menuje poiščete parameter
BATCH in difinirate da se rele OUT 1
vklopi . | |
 |
Nastavite finkcijo BATCH . To je vrednost željene pretočne količine in je v danem primeru izražena v litrih.
| |
|
Nastavite BATCH vrednost ( npr 9 LITROV , pri tej količini se mora črpalka ustaviti)
Nastavlja se tako da utripa kurzor in s pritiski gumbov nastavljate enice,desetice,stotice... | | |
 |
Zaženete črpalko,
na zgornji vrstici kaže trenutni pretok v litrih na minuto
na spodnji vstici pa prišteva litre ko doseže 9 litrov izklopi rele ta pa črpalko.
Z enostavnimi pritiski na kovnico pa lahko pogledate še koliko je bilo skupne prečrpane količine, ker se ta parameter ne izbriše.S pritiskom na ko + parameter resetirate in skoči vrednost na 0 in starta črpalko, ki ponovno prečrpa 9 litrov. | | |
| | |
| |
| |
