Vakuum flow 3D

SPLOŠNO


Naprava je kot samostojna enota postavljena in vključena v proces galvanske obdelave. Namen naprave je hitro in efektivno 3D prostorsko  izpihovanje , klasično infra sušenje v kombinaciji z vibriranjem in vakuumskim  prisilnim  izsuševanjem .
Vsi hlapi aerosoli ter plinske nečistoče se  zajemajo preko ciklona v absorberje.
Proces je popolnoma računalniško voden in nadzorovan ter krmiljen preko programov ki jih
enostavno kličemo in izdelamo za vsak izdelek posebej .
V primeru, če gre za geomertijsko zelo različne izdelke se zanje napišejo svoji programi.
  Naprava je izdelana tako da enostavno izdelamo ali pokličemo predhodno izdelan program za posamezno serijo izdelkov.

Izvajanje programa deluje na naslednji način.

1 . FAZA IZPIHOVANJA ZGORAJ LEVO DESNO, SPODAJ, PREKO PREKINITVENIH FAZ,
2.  VIBRIRANJE KONTINUIRANO ALI S PREKINITVAMI, .
3. INFRA SUŠENJA  V KOMBINACIJAMI Z GORNJIMI FAZAMI
4. CIKLON FILTRIRANJA PLINOV IN AEROSOLOV

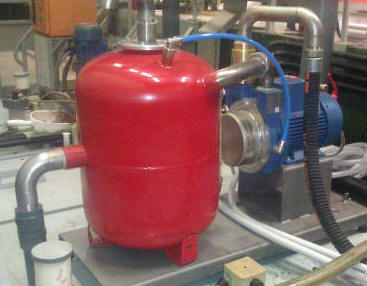

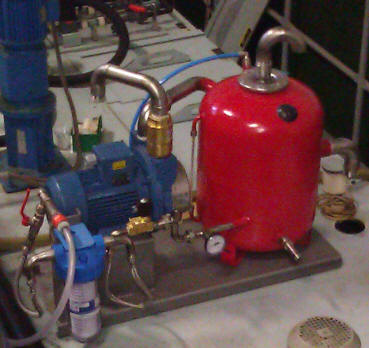

5. VAKUUM SUŠENJE
6.  CIKLON FILTRIRANJE
7. AVTOMATSKO ODPIRANJE IN PRIPRAVE IZDELKOV, DA VOZ ODNESE IZDELKE  IZ POZOCIJE

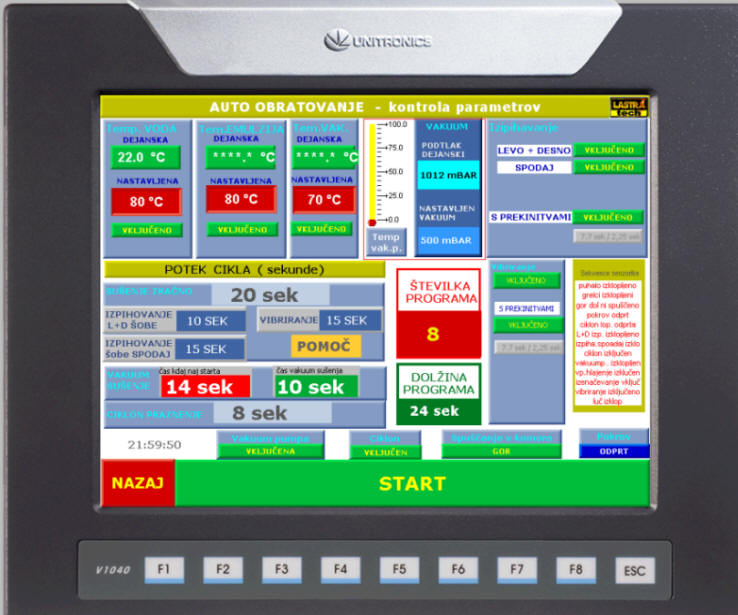

Popolnoma razumljiv "touch screen" dotikalni  panel skrbi za enostavno prilagajanje in nastavitev naprave zahtevam procesa.

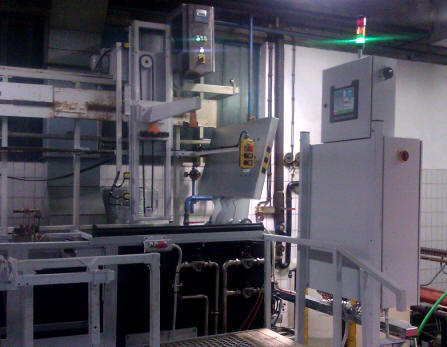

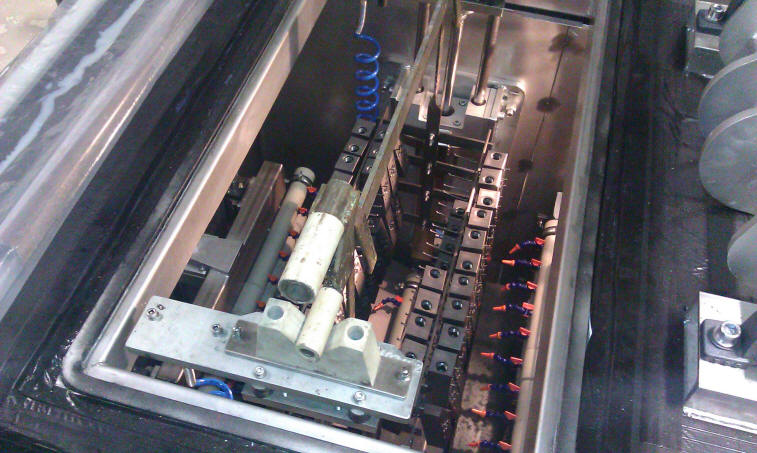

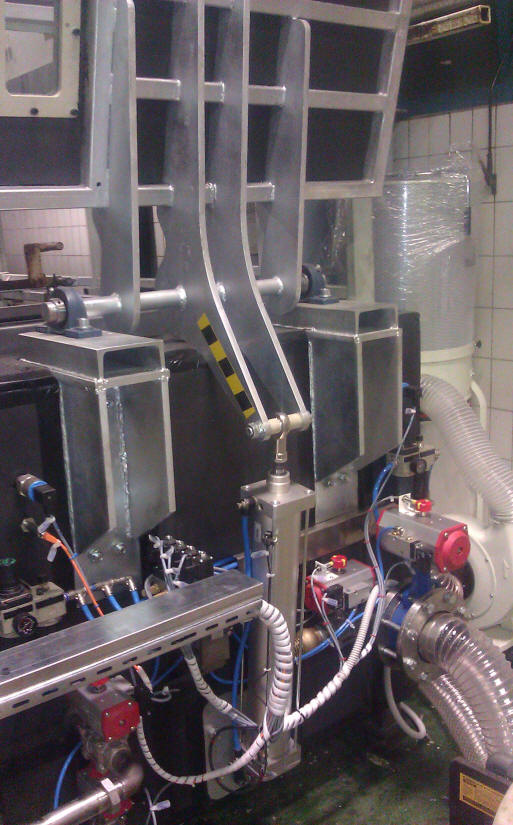

Naprava deluje in je izdelana na način da se izdelki odstavljajo preko galvanskega voza na obešalu direktno v vilice naprave. Odstavljajo se  v komoro  kot obešala ali kot bobni. Ko zapusti dvigalo odlagalno mesto se preveri zasedenost mesta in se pokrov avtomatsko zapre. Za filtriranje vseh aerosolov, ki nastanejo v fazi izpihavanja in sušenja ter vakkuum izsuševanja poskrbi prigrajen ciklon ki ima sedež za lovilni absorber.

OD PROJEKTA 3D CAD-DO REALIZACIJE
