NAPRAVE ZA TEHTANJE IN NADZOR T

Tehtnice so namenjena tehtanju tovora na NARA mestu na galvanskih linijah v delavnicah ,v skladiščih in drugih industrijskih okoljih kjer je tehtanje potrebno. Dodatno je opremljena z digitalnim indikatorjem tehtanja.

Navodila so narejena za opis vseh funkcij takoimenovanega DFW indikatorja in kot pomoč stranki pri instalaciji in nastavitivi indikatorja.DFW lahko uporabljamo v različne namene in e tehtanja. Dodano ima lahko tudi dodatno opremo kot je polnilnik, dodatne funkcije kot so Peak, Hold, Weight totalizer,Counting funkcije. DFW običajno uporabljamo pri navadnih tehtalnih operacijah, v proizvodnih procesih ali za komercialne namene, pa tudi pri prenosu podatkov skozi njegova dva serijska izhoda.

2 GLAVNE TEHNIČNE KARAKTERISTIKE

NAPAJALNIK 230Vac +10% ÷ -15%, 50-60Hz z notranjim polnilnikom 12Vdc/500mA
ali baterija 4 x 1,5 V
MAX moč 5 VA
DELOVNA TEMERATURA -10 to +40 °C (14 t - 104 °F).
RAZDELEK 3000e, 2X3000e za komercialne namene do 30.000 za industrijsko rabo
RESOLUCIJA 30000 točk.
ZASLON 6 digit LCD, 25 mim, or 1 inch, v višino
STATUS INDIKATORJA 7 LEDS.
KOVNICA vodo odporna polikarbonatna membrana s 5 kami na DFW,
Dodatna 17 mestna kovnica na DFWK.
TARE FUNCTION na razpolago iz kovnice ali kot opcija preko daljinskega upravljalnika
AUTO POWER OFF Izključitev delovanja po 5 minutah nedelovanja
LOW BATTERY WARNING "Lo Bat " opozorilo se pojavi na zaslonu ( max. 40 h za 1 merilno celico ).
ČAS POLNJENJA BATERIJE MAX 12 h (maximum).
LOAD CELL POWER SUPPLY 5Vdc ± 5%, 120mA (max 8 cells of 350 Ohms)
LOAD CELL CONNECTIONS 6 wires with Remote Sense
ZAŠČITNO OHIŠJE Jekleno ohišje po IP 54, opcije: vodoodporno ali iz nerjavnega jekla
SERIJSKI IZHODI 1 RS232 vhod/izhod za povezavo s PC/PLC or WEIGHT REPEATER.
1 RS232 izhod za povezavo s tiskalnikom
OPCIJE za komercialne namene (US & European CE-M), za industrijsko rabo, s polnilnikom, z infrardečim daljinskim upravljalnikom

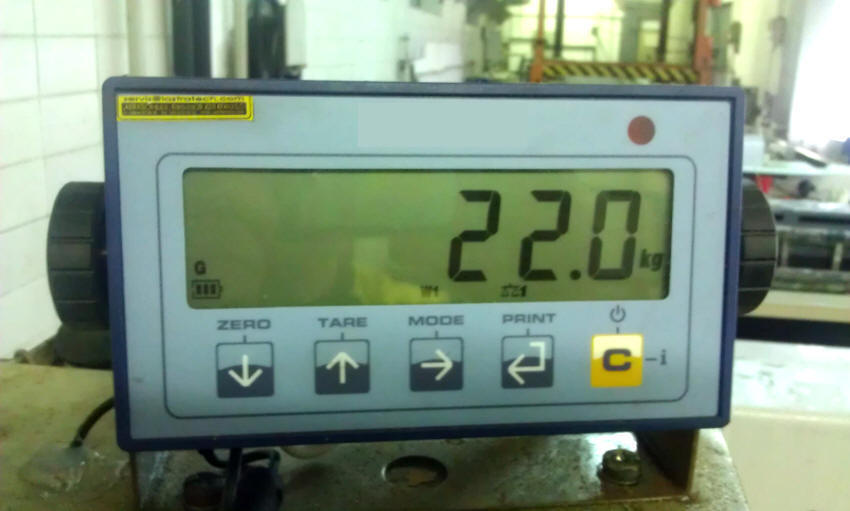

		ZERO ključ uporabljamo, da resetiramo tehtnico, ko naprava ni obremenjena in zaslon kaže okoli ničle. Če je naprava pravilno » znulirana« , bo zasvetila O.
		TARE ključ; s to ko nastavite napravo na ničlo. Ko nanjo postavite/obesite tovor, se prižge NET lučka.
		MODE ključ; specifična funkcija za vstop v»program« uporabnik. Načine pregledamo s ko MODE, izbiro »programa« pa potrdimo z ENTER. Uporabna tudi za izbiro številk od leve proti desni.
		ka C =vklop/izklop; To ko pritisnemo, da se prižgejo vse kontrolne lučke, nato ko izpustimo. Čez nekaj sekund bo se prikažejo podatki o instaliranem softwaru in o obremenitvi, nakar se izvedejo kontrolni testi z zagonom programa. Po nekaj sekundah se pojavi ničla, kar pomeni, da je bila naprava pravilno nastavljena in je pripravljena za tehtanje
		ENTER/PRINT ključ; potrditev izbire oz. potrditev tiskanja, če je tiskalnik dodatna oprema

TEHTALNE NAPRAVE NUDIJO DVA NAČINA TEHTANJA

1.( tot 0 ) totalizator
Uporaben način, kadar nas zanima, kolikšno količino materiala smo npr. oddali v linijo Zagotovljeni morajo biti pogoji
- masa posameznega tovora mora biti najmanj 1 razdelek tehtnice pri modelih brez CEM in nastavitev
norm.t ali t. Fast
- masa posameznega tovora mora biti najmanj 10 razdelkov tehtnice pri modelih brez CEM pri nastavitvi
Auto - masa posameznega tovora mora biti najmanj 20 razdelkov tehtnice pri modelih s CEM

V nastavitvenem meniju vključite Tot.Mod funkcijo. Nato vam indikator ponudi možnosti nastavitev:
-    norm.t
-    t.Fast
-    Auto

S kama TERO ali TARE izberite željen parameter in ga potrdite z ENTER/PRINT.

Kaj pomeni:
- norm.t      zaslon bo pred vsako vsoto pokazal številko tehtanja (n) in dotakratno vsoto.
                Nato bo natisnil te podatke ( če je tiskalnik priložen ); Priporočena izbira!
- t.Fast        zaslon pred tiskom nič ne pokaže, razen kratkega izpisa »-tot-«
- Auto          tudi tu zaslon pred tiskanjem ne sporoči nobenih podatkov, avtomatsko sešteva tovore, če so stabilni,
                  nato kratkek izpis »-tot-« in tiskanje
- Max.tot     lahko jo nastavljamo v vrednostih med 0 – 63, kjer izbrana številka pomeni, po kolikši vsoti tovorov
               naj sledi avtomatski tisk
0     pomeni, da je ta funkcija izključena
Npr. 60 pomeni tisk podatkov po 60-ih tovorih na tehtnici Postopek seštevanja:

Ko so zgornji parametri nastavljeni in tehtnica vključena:
položimo 1. tovor na tehtnico, enkrat pritisnemo MODE ( če ni izbrana opcija Auto ).
Če je priključen tiskalnik, pritisk na MODE vključi tudi tiskanje.

zaslon izpiše: n 1 ( prvo tehtanje ) Subt( delna vsota ) 5kg (npr. trenutna masa na tehtnici
vzamemo 1. tovor s tehtnice in nanjo položimo 2. tovor, enkrat pritisnemo MODE ( če ni izbrana opcija Auto ).
Če je priključen tiskalnik, pritisk na MODE vključi tudi tiskanje.
zaslon izpiše: n 2( drugo tehtanje ) Subt( delna vsota ) 52kg (npr. trenutna masa na tehtnici )
postopek ponavljamo do vseh tovorov
ko je zadnji tovor na tehtnici, še enkrat pritisnemo MODE, zaslon za trenutek izpiše Subtotal, nato se pojavi
na zaslonu vsota vseh tovorov, ki smo jih bili polagali na tehtnico.

Pomembno! Ko tehtnico izključimo, seštevek ne ostane v spominu.

2. VSOTA PO RECEPTU ( tot S )

Uporaben način za npr. polnjenje zabojnika z različnimi artikli.

Po enakem principu kot tot 0, le da po vsakem pritisku na MODE, tehtnica tovor na njej starira.
Če želimo na koncu tehtanj, vedeti kompletno maso na tehtnici, enkrat pritisnimo ko C
Postopek seštevanja:

Ko so zgornji parametri nastavljeni in tehtnica vključen:
položimo 1. tovor na tehtnico, enkrat pritisnemo MOD
zaslon izpiše: n 1 ( prvo tehtanje )        maso na tehtnici,          nato se postavi na 0
dodamo 2. tovor na tehtnico in nanjo položimo 2. tovor, enkrat pritisnemo MODE
zaslon izpiše: n 2( drugo tehtanje )       maso na tehtnici,          nato se postavi na 0
postopek ponavljamo do željene mase na tehtnici
ko je zadnji tovor dodan na tehtnico, pritisnemo MODE,
zaslon izpiše: n x(x številka zadnjega tehtanja ) maso na tehtnici,        nato se postavi na 0
Če želimo na koncu tehtanj, vedeti kompletno maso na tehtnici, enkrat pritisnimo ko C

KOLIČINSKA +/- KONTROLA ( CheCK )

Če je ta funkcija vključena, LCD lučke kažejo ikone SP1, SP2, SP3, SP4. V osnovi lahko nastavimo ŽELJENO VREDNOST ( tArGEt ), SPODNJO TOLERANČNO VREDNOST ( t.Min ),
